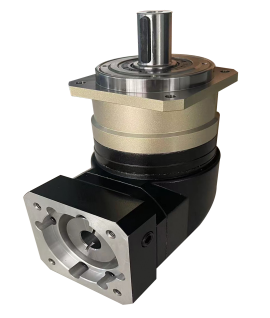

Die Vorteile der Verwendung von Planetengetrieben in der Robotik

Präzise Bewegungssteuerung: Geringes Spiel und Wiederholgenauigkeit im Sub-Bogeminutenbereich

Wie Planetengetriebe ein Spiel von <1 Bogeminute für die Positions­genauigkeit von Robotern erreichen

Das Geheimnis dahinter, dass Planetengetriebe einen so extrem geringen Spielwert erreichen – manchmal weniger als eine Bogensekunde –, liegt darin, dass sie gleichzeitig mehrere Zähne an allen drei Planetenrädern in Eingriff bringen. Die Art und Weise, wie diese Räder die Kraft gleichmäßig verteilen, trägt dazu bei, jegliche Unwucht zwischen der Eingangs- und der Ausgangswelle zu reduzieren. Hersteller gehen noch einen Schritt weiter, indem sie schrägverzahnte Zähne mit höchster Präzision schleifen und vorgespannte Kegellager verwenden, die praktisch jegliche unerwünschte Bewegung bis hin zu Werten unter einer Bogensekunde eliminieren. Um dies zu veranschaulichen: Ein Spielwert von lediglich einer Bogensekunde kann bei einem Radius von 10 Metern zu Positionierungsfehlern von fast 3 mm führen. Eine solche Ungenauigkeit wäre katastrophal für Anwendungen wie chirurgische Roboter oder empfindliche Mikro-Montagearbeiten, bei denen jeder Millimeter zählt. Moderne Fertigungstechniken halten heute Zahnlängenprofile innerhalb einer Toleranz von 5 Mikrometern ein, was eine wiederholbare Genauigkeit von etwa ±0,01 Grad ermöglicht. Dieses hohe Maß an Präzision macht Planetengetriebe unverzichtbar in Branchen, die mit Wafer-Handhabungsprozessen und hochpräzisen Laser-Schneidanwendungen arbeiten.

Spielausgleich vs. Systemgenauigkeit auf Systemebene bei Servorobotern mit geschlossenem Regelkreis

Encoder helfen zwar bei Spielfehlern in geschlossenen Servosystemen, doch wenn zu viel Spiel in den Getrieben vorhanden ist, neigen die Steuerungen dazu, überzukompensieren. Dadurch entstehen unerwünschte Schwingungen und die Systemreaktionen verlangsamen sich erheblich. Laut dem neuesten „Robotics Precision Report“ aus dem Jahr 2024 führte die Reduzierung des Spiels von 5 Bogenminuten auf lediglich 1 zu einem enormen Unterschied bei Delta-Robotern in Pick-and-Place-Aufgaben – die Positionierungsfehler sanken um fast zwei Drittel. Für Anwender mit niedrigspieligen Planetengetriebeköpfen sind die Vorteile offensichtlich: Diese Komponenten halten das Motordrehmoment-Feedback deutlich besser mit der tatsächlichen Gelenkbewegung synchron, was insbesondere für die Aufrechterhaltung von Präzision bei hohen Geschwindigkeiten entscheidend ist. Das Ergebnis? Deutlich sauberere Konturen und Oberflächen. Und vergessen wir nicht die CNC-Bearbeitung, wo diese Verbesserungen am stärksten zum Tragen kommen: Wenn Maschinen ihre Richtung wechseln, treten nun weniger Fehler auf, was zu einer insgesamt bis zu 35 % besseren Oberflächenqualität führt.

Hohe Drehmomentdichte und Raumeffizienz in Roboter-Gelenken

Die Gelenke von Robotern erfordern Antriebsübertragungssysteme, die in engen Bauräumen Platz finden, gleichzeitig aber hohe Drehmomentanforderungen bewältigen müssen. Planetengetriebe eignen sich recht gut zur Lösung dieses Problems, da sie die Last auf mehrere Eingriffspunkte verteilen. Diese Getriebe können bei vergleichbaren Bauformen etwa 40 bis 60 Prozent mehr Drehmomentdichte liefern als Alternativen wie Harmonik- oder Zykloidgetriebe. Ihr hervorragendes Leistungsverhalten beruht darauf, dass sie Kräfte entlang derselben Achse verteilen und über Zähne verfügen, die für eine maximale Kontaktfläche ausgelegt sind. Dadurch können Ingenieure sie direkt innerhalb beengter Gelenkbereiche einbauen, ohne Einbußen bei den Leistungsmerkmalen in Kauf nehmen zu müssen.

Drehmoment-zu-Volumen-Vorteile von Planetengetrieben gegenüber harmonischen und zykloidalen Alternativen

Der Vorteil der höheren Drehmomentdichte bei Planetengetrieben ergibt sich aus grundlegenden mechanischen Unterschieden:

• Harmonikgetriebe beruhen auf elastischer Verformung und begrenzen das Spitzenmoment trotz geringer Spielabweichung
• Zykloidal-Reduziergetriebe erreichen hohe Übersetzungsverhältnisse, arbeiten jedoch mit geringerer Effizienz (75–85 % gegenüber 95–98 % bei Planetengetrieben)
• Planetengetriebe-Konfigurationen nutzen parallele Lastpfade für eine ausgewogene Spannungsverteilung

Eine vergleichende Analyse industrieller Reduziergetriebe bestätigt, dass Planetensysteme unter Stoßlastbedingungen ein 2,1-mal höheres Drehmoment als gleich große zykloidale Einheiten liefern.

Praxisrelevanz: Kompakte Handgelenksmodule mit 2,3-mal höherem Drehmoment in kollaborativen Robotern

Bei kollaborativen Robotern (Cobots) ermöglichen Planetengetriebe ein 2,3-mal höheres Drehmoment innerhalb identischer Handgelenkgelenk-Baugrößen. Diese Raumersparnis unterstützt:

• Eine höhere Tragfähigkeit ohne Vergrößerung der Gelenkgeometrie
• Eine reduzierte Rotationsmasse für weichere und sicherere Mensch-Roboter-Interaktion
• Erhöhte mittlere Zeit bis zum Ausfall (MTBF) durch gleichmäßige Lastverteilung über die Verzahnungseingriffe

Diese Verbesserungen adressieren dringende branchenweite Anforderungen nach robusteren, aber kompakteren Automatisierungskomponenten – insbesondere in der Elektronikmontage, wo der verfügbare Bauraum am Roboterhandgelenk nach wie vor entscheidend begrenzt ist.

Nahtlose Integration mit Servomotoren für dynamische Leistung

Trägheitsanpassung und Bandbreitenoptimierung bei Hochgeschwindigkeits-Pick-and-Place-Anwendungen

Planetengebäuse helfen dabei, die Trägheit zwischen Servomotoren und Roboterarmen anzupassen – was für die Reaktionsgeschwindigkeit dieser Systeme bei Hochgeschwindigkeits-Pick-and-Place-Vorgängen von entscheidender Bedeutung ist. Wenn sie die reflektierten Trägheitsverhältnisse auf unter 10:1 senken, tritt beim schnellen Richtungswechsel des Arms deutlich weniger Überschwingen auf. Dadurch können Delta-Roboter in Verpackungslinien Zyklen in weniger als 0,3 Sekunden abschließen. Darüber hinaus sorgt ihre hohe torsionale Steifigkeit nahezu für keine Phasenverzögerung, sodass der Bewegungspfad auch bei Beschleunigungen über 15 G präzise bleibt. Rahmenlose Servoanordnungen, die direkt in das System integriert werden, eliminieren Kompatibilitätsprobleme durch Kupplungen und bieten im Vergleich zu herkömmlichen Kupplungsmethoden eine um ca. 40 % höhere Regelbandbreite. Insgesamt ermöglicht diese Kombination das Handhaben empfindlicher Mikroelektronikkomponenten mit über 200 Zyklen pro Minute sowie eine um rund 22 Grad Celsius niedrigere Motortemperatur. Aufgrund des kompakten koaxialen Designs wird zudem die Montage in beengten Raumverhältnissen – etwa dort, wo Roboter­gelenke Platz finden müssen – erheblich vereinfacht.

Langfristige Zuverlässigkeit und geringerer Wartungsaufwand bei Industrierobotern

MTBF-Validierung: Planetengetriebe überbieten Stirnradgetriebe-Lösungen bei 10.000-Stunden-Schichten

Wenn es bei Anwendungen im Bereich der Industrierobotik vor allem auf Zuverlässigkeit ankommt, weisen Planetengetriebe in der Regel eine deutlich längere Lebensdauer als Alternativen auf. Tests zeigen, dass diese Systeme über 20.000 Stunden lang ununterbrochen laufen können, bevor Wartungsarbeiten erforderlich werden – das ist nahezu doppelt so lange wie bei vergleichbaren Stirnradgetriebekonfigurationen. Das Geheimnis liegt in ihrer Konstruktion: Diese Getriebe weisen mehrere Kontaktstellen auf, die die Belastung während des Betriebs verteilen. Dadurch verringert sich der Verschleiß einzelner Zähne um rund zwei Drittel im Vergleich zu herkömmlichen einstufigen Stirnradgetrieben, wie in dem 2023 veröffentlichten Bericht „Industrial Robotics Reliability Report“ festgestellt wurde. Für Hersteller, die tagtäglich anspruchsvolle Automatisierungsaufgaben bewältigen müssen, macht diese Art von Robustheit den entscheidenden Unterschied.

Die Auswirkung ist messbar:

Weniger Lagerwechsel und Schmierungsintervalle führen zu 47 % niedrigeren Wartungskosten über fünf Jahre. In der Automobilmontage und der Elektronikfertigung – wo ungeplante Ausfallzeiten über 200.000 USD pro Stunde betragen – eliminieren Planetengetriebe bis zu 87 % der ungeplanten Wartung bei Dreischicht-Beschickungs- und -Entnahmeprozessen.
