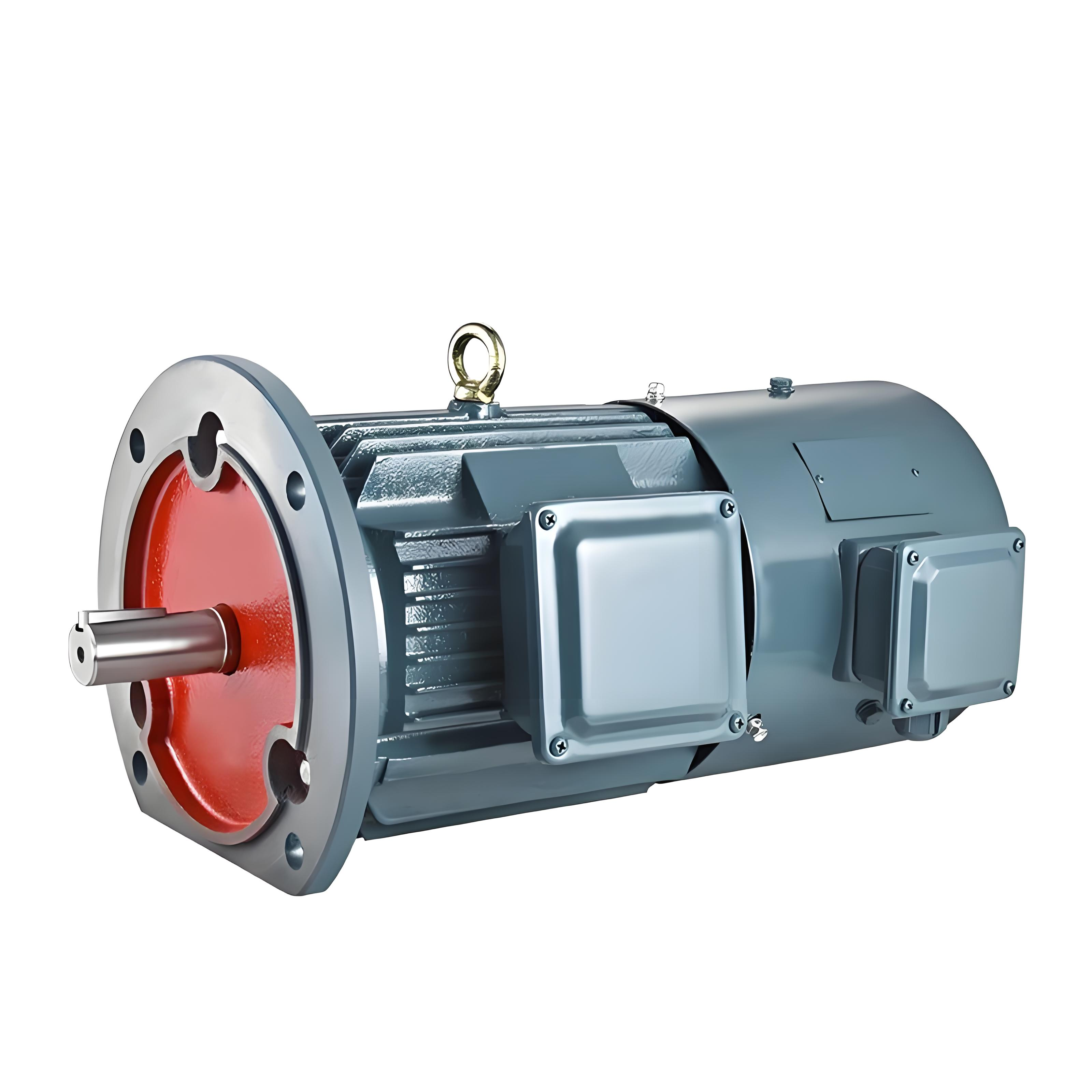

Die Rolle von Wechselstrommotoren in einer nachhaltigen Fertigung

Warum Wechselstrom-Synchronmotoren im Zentrum der industriellen Energie-Dekarbonisierung stehen

Die dominierende Rolle von Motoren beim Energieverbrauch in der Fertigung (über 70 % der industriellen Elektrizität)

Elektromotoren verbrauchen heutzutage weltweit mehr als 70 Prozent der gesamten industriellen Elektrizität und treiben dabei alles an – von Pumpen und Kompressoren bis hin zu Förderbändern, die Tag für Tag ununterbrochen laufen. Da industrielle Prozesse bereits knapp 40 % des weltweiten Energieverbrauchs ausmachen, kann eine Verbesserung der Motoreffizienz tatsächlich einen erheblichen Beitrag zur Reduzierung von Kohlendioxidemissionen leisten. Der Wechsel zu hochwirksamen Drehstrom-Synchronmotoren bietet Herstellern die beste Chance, ihre umweltfreundlichen Ziele zu erreichen. Auch die Zahlen sprechen eine deutliche Sprache: Eine Effizienzsteigerung um nur einen Prozentpunkt verhindert jährlich das Entweichen von rund 7,5 Millionen Tonnen CO2 in die Atmosphäre. Ein solcher Effekt macht den Austausch von Motoren nicht nur ökologisch sinnvoll, sondern auch langfristig wirtschaftlich vorteilhaft.

Wie das Design von Drehstrom-Synchronmotoren Kern-, Kupfer- und Streuverluste minimiert

Drehstrom-Synchronmotoren erzielen ihren beeindruckenden Wirkungsgrad dank einer äußerst raffinierten Konstruktion, die sich auf die Reduzierung von drei Hauptquellen für Energieverluste konzentriert. Die gewickelten Kerne aus Siliziumstahl verringern die magnetische Hysterese und senken so die Eisenverluste um rund 20 % im Vergleich zu herkömmlichen Asynchronmotoren. Bei den Kupferverlusten bewirken optimierte Ständerwicklungen ebenfalls einen deutlichen Unterschied, indem sie den elektrischen Widerstand im gesamten System reduzieren. Für den Läuferbereich haben Hersteller fortschrittliche Konstruktionsvarianten wie Permanentmagnet-(PMSM)- oder Synchronreluktanz-(SynRM)-Motoren entwickelt, die Streuverluste praktisch vollständig eliminieren, da sie selbst bei Lastschwankungen eine stabile magnetische Ausrichtung beibehalten. All diese Verbesserungen bedeuten, dass moderne Synchronmotoren der Effizienzklassen IE4/IE5 Wirkungsgrade zwischen 96 % und 98 % erreichen können – das entspricht einer um etwa 40 % geringeren Verlustleistung im Vergleich zu älteren IE1-Modellen aus früheren Zeiten.

Regulatorische Dynamik: Mindestenergieeffizienzstandards (MEPS), IE-Normen und die globale Umstellung auf hochwirksame Wechselstrommotoren

Von IE2 bis IE5: Was die neuesten IE-Normen für die Beschaffung von Drehstrom-Synchronmotoren bedeuten

Das internationale Effizienz-(IE-)Bewertungssystem treibt die Welt heutzutage tatsächlich stärker denn je in Richtung leistungsstärkerer Elektromotoren. Derzeit stellt IE5 sowohl technisch als auch hinsichtlich gesetzlicher Regelungen den höchsten Standard dar. Ein Blick auf die Entwicklung von den einst als „hoch effizient“ geltenden IE2-Motoren bis hin zu den heutigen, ultra-prämienorientierten IE5-Modellen verdeutlicht eindrucksvoll, wie viel Fortschritt in diesem Bereich bereits erzielt wurde. Diese Verbesserungen resultieren aus intelligenteren magnetischen Konstruktionen, hochwertigeren Materialien bei der Fertigung sowie einer insgesamt verfeinerten elektromagnetischen Konstruktion. Nehmen wir beispielsweise Australien: Der Austausch alter Motoren, die vor 2001 in Betrieb genommen wurden, um die gesetzlich vorgeschriebene IE3-Effizienzklasse zu erfüllen, führte zu einer Reduzierung der Systemverluste durch unnötigen Energieverbrauch um rund zwei Drittel. Für jeden, der heute industrielle Ausrüstung kauft, ist es sinnvoll, gezielt nach AC-Synchronmotoren mit IE4- oder IE5-Zertifizierung zu suchen, da die meisten Länder mittlerweile Mindestanforderungen an die Energieeffizienz (Minimum Energy Performance Standards, MEPS) eingeführt haben. Über fünfzig Länder – darunter große Märkte wie Europa, die USA, Kanada, Japan und sogar Teile Afrikas – verlangen mittlerweile die Einhaltung dieser Standards.

Herausforderungen bei der Einführung durch KMU – und wie schrittweise Konformitätswege die Störung reduzieren

Kleine und mittlere Unternehmen (KMU) stehen vor besonderen Hindernissen bei der Einführung von Hochleistungsmotoren, darunter Kapitalbeschränkungen und begrenzte technische Fachkenntnisse im eigenen Haus. Rechtsordnungen wie Südafrika gehen hier pragmatisch vor: Ihre IE3-Vorgabe (wirksam ab Juni 2025) erlaubt den weiteren Betrieb bestehender Motoren bis zum Ende ihrer Lebensdauer und vermeidet so einen zwangsweisen Austausch. Empfohlene Umsetzungsstrategien umfassen:

• Durchführung von unternehmensweiten Motoraudits zur Identifizierung von Motoren mit hohem Einsatz- und Wirkungsgradpotenzial für den Austausch
• Aktualisierung der Beschaffungsrichtlinien, um für alle neuen Motorbeschaffungen mindestens die Effizienzklasse IE3 vorzuschreiben
• Nutzung der prognostizierten Energieeinsparungen zur Finanzierung gestufter Modernisierungsmaßnahmen – unter Erhaltung der Liquidität und des betrieblichen Betriebsfortgangs
  Dieser gestufte Ansatz ermöglicht es KMU, sich mit den weltweiten Mindestenergieeffizienzanforderungen (MEPS) in Einklang zu bringen, ohne dabei praktische Ressourceneinschränkungen zu ignorieren.

Gesamtbetriebskosten: Warum Drehstrom-Synchronmotoren eine Rendite über die reine Effizienzbewertung hinaus liefern

Lebenszyklusmodellierung: Wie die Energieeinsparungen über 20 Jahre die anfänglichen Kostenprämien bei Weitem übersteigen

Allein auf den Anschaffungspreis zu achten, verdeckt die größere wirtschaftliche Gesamtbetrachtung bei Elektromotoren. Der eigentliche Kostenfaktor über die Zeit ist vielmehr der tägliche Energieverbrauch dieser Geräte. Aktuelle Anlagenaudits zeigen, dass Energiekosten üblicherweise rund 60 bis 70 Prozent der gesamten Ausgaben eines Unternehmens für Motoren über deren gesamten Lebenszyklus ausmachen. Zwar liegen hochwirksame Drehstrom-Synchronmotoren beim Erstkauf etwa 15 bis 20 Prozent über dem Preis herkömmlicher Asynchronmotoren – doch hier wird es interessant: Sie weisen eine um 3 bis 8 Prozent höhere Wirkungsgradleistung auf, was insbesondere bei Maschinen mit Dauerbetrieb zu erheblichen Einsparungen führt. Betrachtet man dies über einen Zeitraum von zwanzig Betriebsjahren, so kann allein die eingesparte elektrische Energie nahezu ein Drittel der gesamten, vom Anschaffungszeitpunkt bis zum Ende des Lebenszyklus anfallenden Motorausgaben ausmachen. Damit übertrifft die langfristige Einsparung die anfängliche Mehrinvestition bei Weitem. Der „Motor Systems Efficiency Report 2023“ bestätigt diese Aussage und führt die beeindruckenden Ergebnisse auf Verbesserungen bei Kernmaterialien, Kupfereinsatz sowie der Reduzierung unerwünschter Verluste zurück. Und auch die Wartung darf nicht außer Acht gelassen werden: Bürstenlose Synchronmotoren benötigen etwa 30 Prozent weniger Reparaturen, was teure Ausfallzeiten verringert und die Betriebsdauer der Anlagen verlängert. Betriebe, in denen Motoren jährlich über 4.000 Stunden laufen, erzielen zweifelsfrei eine schnelle Amortisation der Investition.

Strategisches Nachrüsten: Übergang bestehender Anlagen von Induktions- zu Drehstrom-Synchronmotorsystemen

Bewertung, Dimensionierung und Integrations-Best Practices für SynRM- und PMSM-Nachrüstungen

Bei der Modernisierung alter Anlagen beginnt der Prozess mit einer gründlichen Bewertung von Faktoren wie Lastprofilen, Betriebszyklen und dem Ausmaß der harmonischen Verzerrung im System. Dadurch lässt sich ermitteln, ob synchronreluktanzmotoren (SynRMs) oder permanentmagnetische Synchronmotoren (PMSMs) besser für die täglichen Anforderungen des Betriebs geeignet sind. Die richtige Dimensionierung hängt nicht nur von der Übereinstimmung der Leistungsangaben in PS ab; vielmehr geht es darum, sicherzustellen, dass die Drehmoment-Drehzahl-Kennlinien korrekt aufeinander abgestimmt sind – was es ermöglicht, mit AC-Synchronmotoren im Vergleich zu herkömmlichen Asynchronmotoren etwa 15 bis 30 Prozent Energiekosten einzusparen. Der Installationsansatz zielt darauf ab, den laufenden Betrieb so wenig wie möglich zu stören. In der Regel installieren Techniker zunächst kompatible Frequenzumrichter (VFDs), bevor sie prüfen, ob alle Komponenten reibungslos mit den bereits vorhandenen Steuerungssystemen zusammenarbeiten. Während der Probelaufphasen dienen thermische Scans dazu, Bereiche mit möglicher Überhitzung zu identifizieren. Gleichzeitig erfassen intelligente Sensoren Schwingungen, sodass Probleme frühzeitig erkannt und behoben werden können, bevor sie zu schwerwiegenden Ausfällen führen. Eine sorgfältige Planung bedeutet, diese Nachrüstungen gezielt in Phasen geringerer Produktionsauslastung durchzuführen. Die meisten Unternehmen erreichen ihre Investitionsrendite innerhalb von etwa 18 bis 24 Monaten, sobald die Energieeinsparungen kontinuierlich einsetzen.

Wichtige Aspekte:

• Lastprofilanalyse quantifiziert die Drehmomentanforderungen, um eine Überdimensionierung zu vermeiden
• Oberwellenfilter gewährleistet die Netzqualität während der Ansteuerung durch einen Frequenzumrichter (VFD)
• Anpassungen der Statorwicklung berücksichtigen Spannungsunterschiede
• Gestufte Validierung prüft Teillastbetrieb vor der vollständigen Inbetriebnahme

Diese strukturierte Methodik verwandelt veraltete Infrastruktur in hochwirksame Anlagen – ohne dass ein kompletter Systemersatz erforderlich ist.
