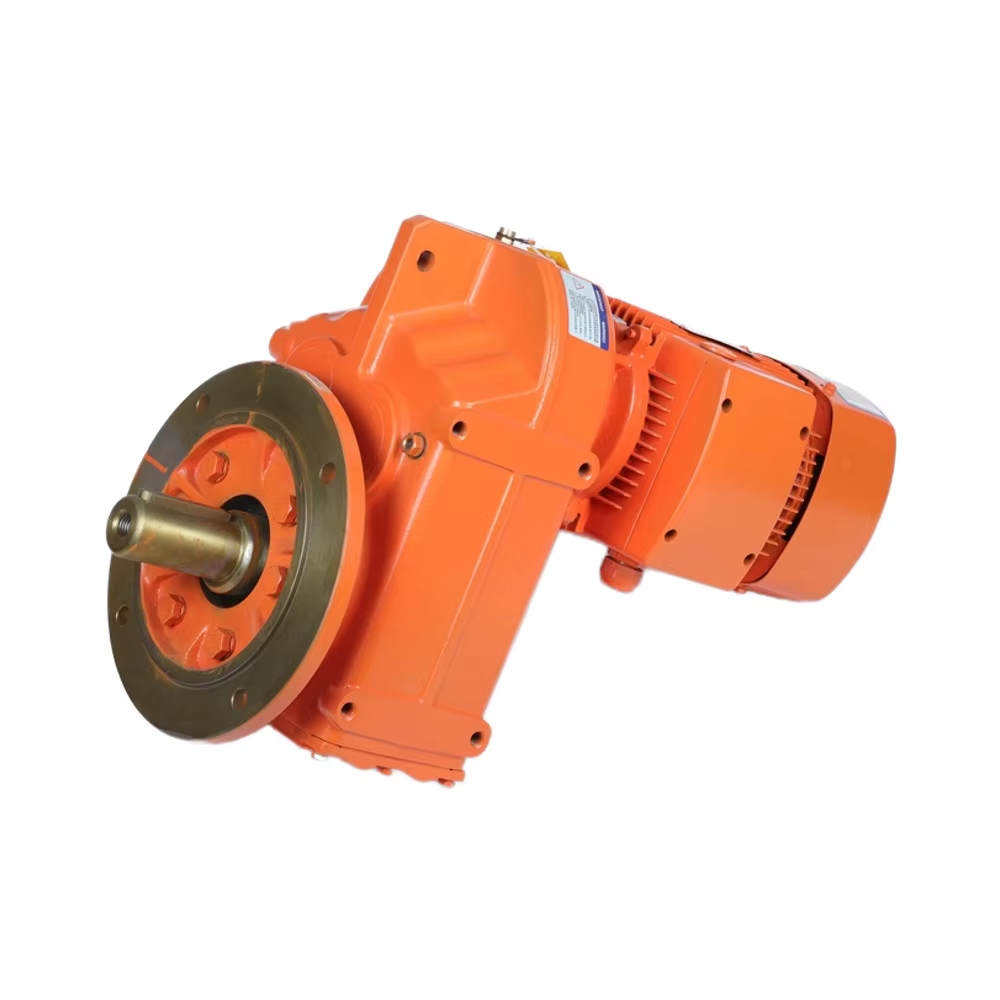

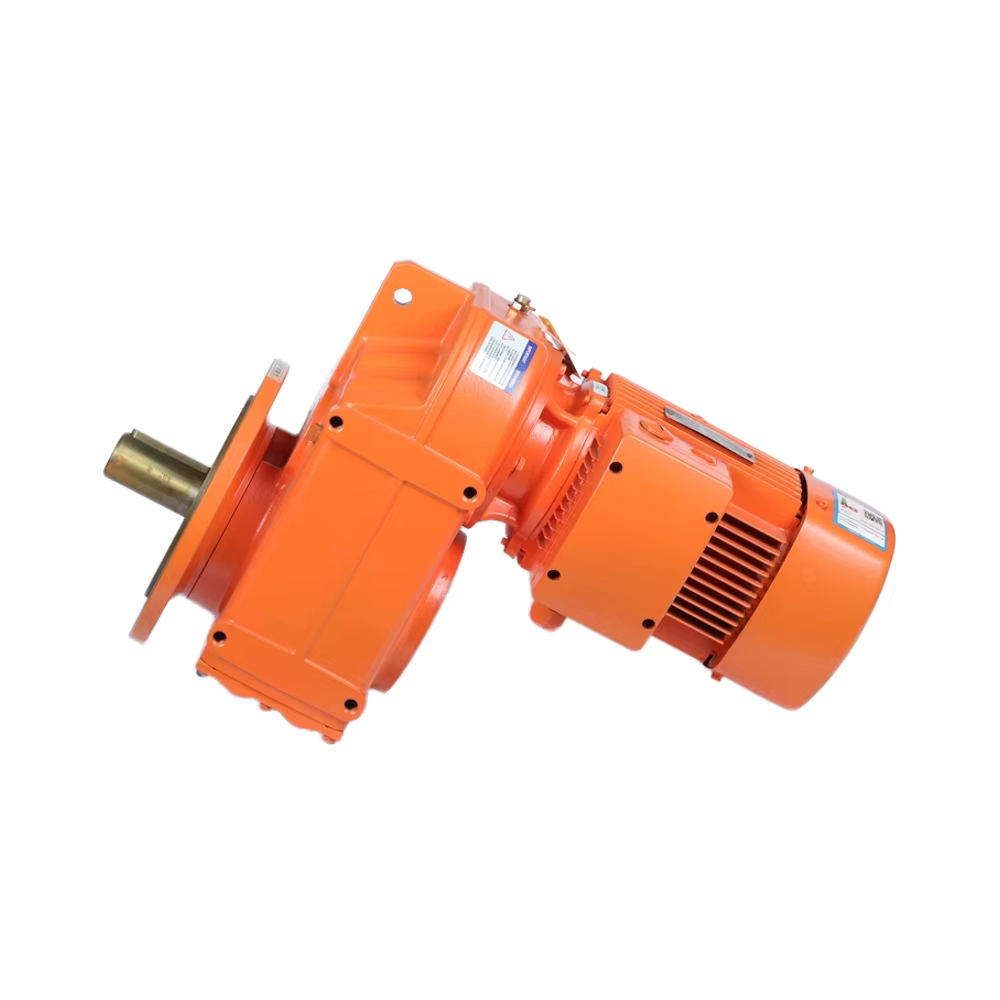

Was Sie beim Kauf eines Getriebes beachten sollten

Abstimmung von Drehmoment, Drehzahl und Lastanforderungen zur Vermeidung vorzeitiger Ausfälle

Warum eine falsche Abstimmung von Drehmoment oder Drehzahl zu einem frühzeitigen Getriebeausfall führt

Wenn ein Getriebe über seine Drehmomentgrenzen hinaus belastet wird, zeigen sich sofort Anzeichen von Problemen. Die Zahnräder und Lager entwickeln jene lästigen Ermüdungsrisse, mit denen niemand gerne zu tun hat. Eine Maschine dauerhaft nahe ihrer maximalen Leistungsfähigkeit zu betreiben, belastet sie im Zeitverlauf erheblich. Die Lasten konzentrieren sich an Stellen, für die sie nicht ausgelegt sind, was den Verschleißprozess beschleunigt. Hinzu kommt das Problem der Drehzahlinkompatibilität: Höhere Drehzahlen beeinträchtigen die Schmierfilmdicke aufgrund der auftretenden Fliehkraft, wodurch vermehrt Metall auf Metall reibt – an Stellen, an denen dies nicht vorgesehen ist. Ingenieurwissenschaftliche Untersuchungen haben ergeben, dass diese Probleme in Kombination für rund 38 Prozent aller Getriebefehler in industriellen Anwendungen verantwortlich sind. Daher ist eine sachgerechte Wartung und die Einhaltung der zulässigen Betriebsgrenzen von entscheidender Bedeutung in Fertigungsumgebungen.

So berechnen Sie den richtigen Betriebsfaktor für gleichmäßige vs. Stoßlasten

Klassifizieren Sie zunächst Ihre Lastart:

• Gleichmäßige Lasten wenden Sie einen Sicherheitsfaktor von 1,5 auf das erforderliche Drehmoment an
• Stoßbelastungen verwenden Sie einen Sicherheitsfaktor von 2,0–3,0, der auf das maximale Stoßdrehmoment angewendet wird

Bei Anwendungen mit wechselnder Last müssen Missionsprofile integriert werden, die Dauer und Intensität über die einzelnen Betriebsphasen abbilden. Wenden Sie zudem eine thermische Leistungsreduzierung an – verringern Sie die Drehmomentkapazität um 1 % je 5 °C über 40 °C –, um überhitzungsbedingte Ausfälle zu vermeiden.

Praxisrelevante Auswirkung: 72 % weniger Ausfallzeit in der Verpackungslinie nach Neukalibrierung des Lastprofils

In einem Verpackungswerk konnten sie die ständigen Getriebedefekte beheben, nachdem sie die Lastprofile erneut mithilfe von Drehmomentsensoren analysiert und Schwingungen überprüft hatten. Was sie dabei herausfanden, war tatsächlich ziemlich überraschend: Es traten plötzliche Stoßlasten auf, die etwa viermal höher waren als bisher erwartet. Daraufhin tauschten sie die Getriebe aus und erhöhten den Sicherheitsfaktor von 1,75 auf 2,8. Die Ergebnisse? Etwa 72 % weniger Ausfallzeit pro Jahr und eine Senkung der Wartungskosten um rund 21.000 US-Dollar pro Monat. Kein Wunder, dass immer mehr Unternehmen präzise Lastanalysen nicht mehr nur als „nice-to-have“, sondern als unverzichtbar für einen störungsfreien Betrieb ohne kostspielige Überraschungen betrachten.

Wählen Sie den richtigen Getriebetyp: Schrägstirn-, Schnecken-, Planeten- und Kegelradgetriebe – Anwendungen

Einschränkungen von Schneckengetrieben: Effizienzverlust bei kontinuierlichem Hochdrehmomentbetrieb

Schneckengetriebe neigen dazu, bei kontinuierlichem Betrieb unter hohen Drehmomentlasten erheblich an Wirkungsgrad zu verlieren, da zwischen Schnecke und Schneckenrad eine starke Gleitreibung auftritt. Diese Reibung erzeugt erhebliche Wärme, wodurch die Verschleißrate schneller als gewünscht ansteigt. Bei höheren Drehzahlen – insbesondere ab etwa 200 min⁻¹ – beginnt sich die Wärme im Inneren des Getriebes stark anzusammeln. Das Schmiermittel degradiert unter diesen Bedingungen sehr schnell; Untersuchungen zeigen, dass dies die nutzbare Lebensdauer im Vergleich zu Stirnradgetrieben nahezu halbieren kann. Sobald die Schmierung zu zerfallen beginnt, verschlechtert sich die mechanische Leistungsfähigkeit weiter.

Vorteile von Planetengetrieben: Kompaktes Design und überlegene Tragfähigkeit für überhängende Lasten in der Robotik

Die Funktionsweise von Planetengetriebesystemen verleiht ihnen eine außergewöhnliche Drehmomentdichte, da sie die Last gleichmäßig auf mehrere Planetenräder verteilen, die sich um ein zentrales Sonnenrad drehen. Ein großer Vorteil dieser Systeme besteht darin, dass sie deutlich kleiner als vergleichbare Schrägverzahnungsgetriebe ausgeführt werden können – manchmal etwa 30 % kleiner bezogen auf die Grundfläche – und dennoch Wirkungsgrade von über 90 % erreichen. Ein weiterer wesentlicher Vorteil dieser Getriebe ist ihre hohe Belastbarkeit bei überkragenden Kräften dank der ausgewogenen Kraftverteilung. Dies ist besonders wichtig bei Roboter-Gelenken, wo seitliche Kräfte häufig zu einem vorzeitigen Ausfall der Lager führen. Zudem ist das Spiel (Backlash) äußerst gering, in der Regel weniger als 5 Bogenminuten, was eine präzise Bewegungssteuerung in zahlreichen automatisierten Maschineneinrichtungen sicherstellt.

Berücksichtigung der Umgebungsbedingungen: Temperatur, Verunreinigungen und Montageeinschränkungen

Temperaturauswirkungen: Die Lebensdauer des Schmierstoffs halbiert sich jeweils bei einer Erhöhung um 10 °C über 40 °C (ISO 28197)

Die Temperatur, bei der Getriebe betrieben werden, spielt eine entscheidende Rolle für ihre Lebensdauer, vor allem weil sie die Schmiermittel beeinflusst. Gemäß Normen wie ISO 28197 halbiert sich die Lebensdauer des Schmiermittels etwa alle 10 °C Temperaturerhöhung über den Basiswert von 40 °C hinaus. Dadurch verschleißen Komponenten wie Zahnräder und Lager deutlich schneller als normal. Auch das Öl selbst wird durch Hitze beeinträchtigt: Bei steigender Temperatur nimmt seine Viskosität ab, und es beginnt sich durch Oxidationsprozesse abzubauen. Feldversuche haben gezeigt, dass die Reibung unter diesen Bedingungen tatsächlich um rund 18 % ansteigen kann. Bei Geräten, die dauerhaft heiß laufen, ist daher der Wechsel zu synthetischen Schmierstoffen mit thermischen Stabilisatoren sinnvoll. Diese speziellen Öle tragen dazu bei, die Wartungsintervalle zu verlängern und die Bildung von Schlamm zu verhindern, der sonst häufig jene feinen Ölkanaäle innerhalb der Maschinen verstopft.

Dichtungs- und Materiallösungen: Gehäuse mit Schutzart IP66/IP67 und Wellen aus Edelstahl für raue Umgebungen

Eine gute Dichtung ist entscheidend, um das Eindringen von Verunreinigungen zu verhindern. Gehäuse mit der Schutzart IP66 oder IP67 erfüllen diese Anforderung hervorragend. Der Begriff „IP“ steht übrigens für „Ingress Protection“ (Eindringeschutz). Solche Gehäuse halten selbst bei heftigen Sandstürmen Staub fern und widerstehen starken Wasserstrahlen an Standorten, an denen regelmäßig gereinigt wird. Wellen aus Edelstahl sind eine weitere sinnvolle Wahl, da sie in Umgebungen mit Salzsprühnebel oder aggressiven Chemikalien nur schwer korrodieren. Tatsächlich halten sie in maritimen Bedingungen etwa dreimal so lange wie herkömmliche Bauteile aus Kohlenstoffstahl. Wenn beim Einbau nur wenig Platz zur Verfügung steht, gibt es ebenfalls geeignete Lösungsoptionen.

• Finite-Elemente-Analyse (FEA) zur Validierung der Gehäusesteifigkeit unter Vibration
• Korrosionsschutzbeschichtungen für Küsteninstallationen
• Modulare Konstruktionen, die eine Neigungskompensation von 15° ohne Schmiermittelausfall ermöglichen

Feld-Daten zeigen, dass diese integrierten Lösungen die Ausfallraten in Lebensmittelverarbeitungsbetrieben, in denen Feuchtigkeit und Partikelkontamination dauerhafte Herausforderungen darstellen, um 67 % senken.
