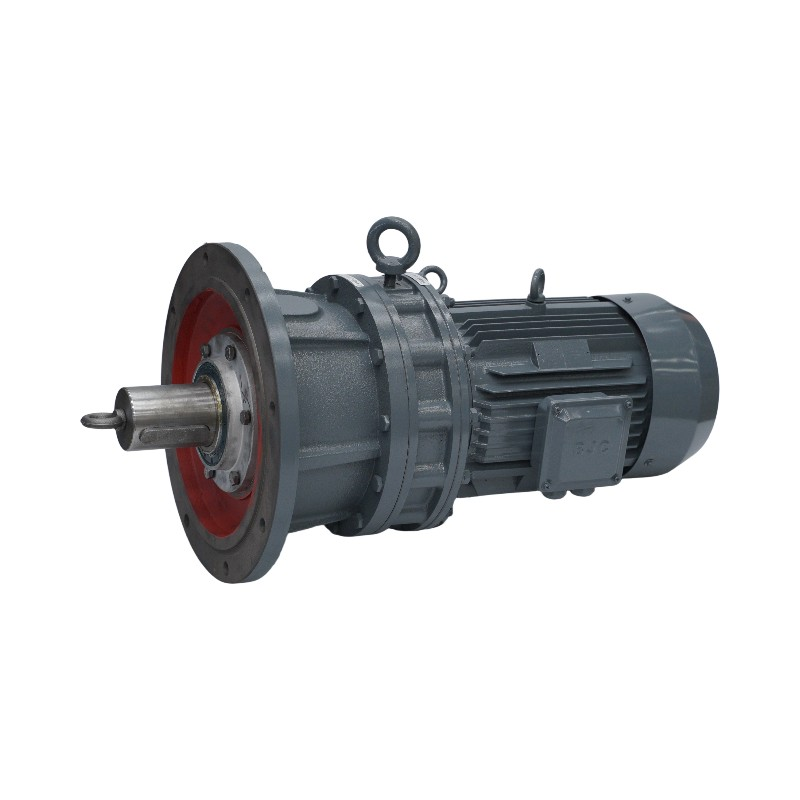

Die Vorteile von Zykloidgetrieben in der Robotik erkunden

Hohe Drehmomentdichte und kompaktes Design für platzbeschränkte Roboter-Gelenke

Vergleich der Drehmomentdichte: zykloidale vs. harmonische und planetarische Getriebe in Gelenkmodulen

Zykloidalgetriebe überzeugen bei der Drehmomentdichte mit einer echten Leistungsstärke und erreichen typischerweise rund 5 Nm pro Kubikzentimeter oder mehr. Diese kompakten Einheiten weisen einen Durchmesser von weniger als 80 mm auf und übertreffen Planetengetriebe gemäß branchenüblichen Standards hinsichtlich des Drehmoment-zu-Volumen-Verhältnisses um etwa 40 bis 60 Prozent. Harmonic-Drives bieten vergleichbare Größenvorteile, sind jedoch preislich deutlich teurer: Ihr komplizierter Herstellungsprozess und die kostspieligen Materialien führen zu Kostensteigerungen von rund 30 bis 50 Prozent bei gleichem Drehmoment. Bei Planetengetriebesystemen können diese im Wettbewerb nicht mithalten, sobald Durchmesser unter 100 mm gefordert sind – dies liegt an den Herausforderungen mehrstufiger Übersetzungen. Der praktische Vorteil? Roboter-Gelenke mit zykloidalen Getrieben können plötzliche Stoßlasten bewältigen, die ihre normale Tragfähigkeit um mehr als das Fünffache übersteigen. Dies ist besonders wichtig für kollaborative Roboter, die gemeinsam mit Menschen arbeiten, wo unvorhergesehene Kräfte zum täglichen Betrieb gehören.

Quelle: CNC Proto Labs’ Analyse der Anforderungen an industrielle Roboter-Gelenke aus dem Jahr 2024

Ermöglicht extrem dünne Handgelenke und modulare Aktuatoren durch hochübersetzende, flachbauende Untersetzungen

Zykloidal-Getriebe mit ihrem schlanken axialen Profil (unter 50 mm) passen nahtlos in jene siebenachsigen Roboterhandgelenke, in denen herkömmliche Getriebe nahezu doppelt so viel Platz beanspruchen. Dank ihrer kompakten Bauweise ermöglichen diese Getriebe einstufige Übersetzungen bis zu 1:100 – ohne zusätzliche Zahnräder, die bei fahrerlosen Transportsystemen (AGVs) und sogar bei empfindlichen chirurgischen Robotern Energie verschwenden. Große Hersteller verzeichnen mit dieser Technologie eine Gewichtsreduktion der Aktuatoren um rund 25 %, wobei die strengen ISO/TS 15066-Anforderungen an Kraftbegrenzungen weiterhin eingehalten werden. Zudem widersteht das massive einteilige Gehäuse erheblicher Beanspruchung und bleibt auch nach zehntausenden Betriebsstunden unverformt und funktionsfähig.

Nahezu spielfreie Übertragung und außergewöhnliche Positioniergenauigkeit für anspruchsvolle Automatisierungsaufgaben

Wie die zykloidalen Getriebe-Architektur eine Wiederholgenauigkeit von <±5 Bogensekunden bei präzisen Montageprozessen erreicht

Was cycloidal Getriebe besonders auszeichnet, ist ihre Fähigkeit, dank ihres Funktionsprinzips äußerst genaue Positionierung zu gewährleisten. Im Gegensatz zu herkömmlichen Zahnrädern, bei denen jeweils nur ein Zahn gleichzeitig eingreift, bleiben bei diesen Getrieben während des gesamten Betriebs stets mehrere Zähne gleichzeitig zwischen Stiften und Nocken in Kontakt. Dieses durchdachte mechanische Konzept eliminiert das Spiel nahezu von Beginn an. Das Ergebnis? Eine Wiederholgenauigkeit von etwa 5 Bogensekunden – ein entscheidender Faktor beim Zusammenbau empfindlicher elektronischer Komponenten oder medizinischer Geräte, wo bereits geringste Fehlausrichtungen zu erheblichen Problemen führen können. Da die Last über mehrere Kontaktstellen verteilt und nicht auf einzelne Bereiche konzentriert wird, tritt während des Betriebs deutlich weniger Verformung auf. Dadurch bleiben Maschinen auch nach Millionen von Betriebszyklen stabil, ohne dass ständige mechanische Nachjustierungen oder aufwendige Softwarekorrekturen zur Kompensation mechanischer Ungenauigkeiten erforderlich wären.

Dynamische Rückwärtsleistung: stabile Drehmomentübertragung und vereinfachte Servoeinstellung für haptische und kollaborative Anwendungen

Zykloidgetriebe spielen eine Schlüsselrolle in der kollaborativen Robotik und bei Haptiksystemen, da sie eine sofortige Drehmomentumkehr ohne Bewegungsverlust ermöglichen. Das Design weist praktisch kein Spiel auf, was bedeutet, dass Kräfte auch bei plötzlichen Richtungswechseln konsistent übertragen werden. Dies ist entscheidend für die Sicherheit der Interaktion zwischen Mensch und Roboter. Zudem reduziert es laut Branchendaten den Aufwand für das Feintuning von Servomotoren um rund 40 Prozent. Wenn Hersteller diese Komponenten in ihre Systeme integrieren, erfüllen sie automatisch die ISO/TS 15066-Normen für Kraftsteuerung bei kollaborativen Operationen wie dem präzisen Einsetzen kleiner Bauteile. Ihr besonderes Merkmal ist die Fähigkeit, innerhalb von Bruchteilen einer Millisekunde auf unerwartete Störungen zu reagieren – was den gesamten Prozess sicherer macht und gleichzeitig einen insgesamt ruhigeren Betrieb ermöglicht.

Überlegene Stoßlastfestigkeit und zuverlässiges Alterungsverhalten in sicherheitskritischen Umgebungen

Empirische Stoßresistenz: ISO/TS 15066-konforme Leistung bei kollaborativen und industriellen Roboterarmen

Zykloidalgetriebe sind besonders gut darin, Stöße zu absorbieren, und erfüllen die Sicherheitsstandards ISO/TS 15066 für kollaborierende Roboter. Durch den Aufbau dieser Getriebe mit Wälzelementen verteilen sich die Stoßkräfte auf mehrere Zähne, sodass sie Lasten bewältigen können, die weit über ihrer normalen Tragfähigkeit liegen – manchmal sogar das Dreifache der Nennlast. Harmonic-Drives neigen dazu, bei starken Belastungen plötzlich vollständig auszufallen, während zykloidale Getriebeeinheiten jedoch langsam und vorhersehbar verschleißen. Dadurch können Wartungsteams proaktiv planen, anstatt mit unerwarteten Ausfällen umgehen zu müssen – was laut einigen Studien in Automobilfabriken die Ausfallzeiten um rund 45 % reduziert. Aufgrund dieses schrittweisen Verschleißverhaltens bleibt das Drehmoment auch nach zahlreichen Stoßereignissen konstant. Deshalb haben sich diese Getriebe in Branchen wie der Luft- und Raumfahrt, in denen Bauteile besonders schonend behandelt werden müssen, sowie in der Herstellung medizinischer Geräte, bei der strenge Grenzwerte für die auf empfindliche Komponenten ausgeübte Kraft gelten, als unverzichtbar erwiesen.

Hohe Torsionssteifigkeit und schnelle dynamische Reaktion für agiles, breitbandiges Bewegungsmanagement

Was zykloidalen Getrieben besondere Aufmerksamkeit verschafft, ist ihre außergewöhnliche Torsionssteifigkeit, die dank der gleichzeitigen Kraftverteilung über mehrere Kontaktstellen leicht Werte von über 200.000 Nm pro Radiant erreichen kann. Diese hohe Steifigkeit bedeutet nahezu keine Winkelverformung bei plötzlichen Laständerungen, sodass Positionen auch bei schnellen Bewegungen präzise gehalten werden. In Kombination mit praktisch keinem Spiel können diese Getriebe Regelkreisfrequenzen von über 100 Hz verarbeiten und sich bereits innerhalb von nur 10 Millisekunden nach schnellen Richtungswechseln einpendeln. Daher sind sie besonders wertvoll für Anwendungen, bei denen Geschwindigkeit entscheidend ist – etwa in Fertigungslinien der Elektronikindustrie und in Verpackungssystemen. Zudem vereinfacht die unmittelbare Drehmomentübertragung die Inbetriebnahme von Servomotoren erheblich. Das System bleibt stabil, unabhängig von der Art der bewegten Last, und vermeidet so lästige Schwingungen oder Überschwingungen, wie sie bei anderen Systemen häufig auftreten.
